Я уже очень давно пользуюсь низковольтными паяльниками. Так задалось, что мне их досталось некоторое количество. Питаются они от безопасных 42 вольт. Обычно их подключают к трансформатору, но в наличии у меня такого нет. Я использую для питания гасящий конденсатор. О расчете конденсатора - далее.
Изготовление приставки для паяльника на 42 В

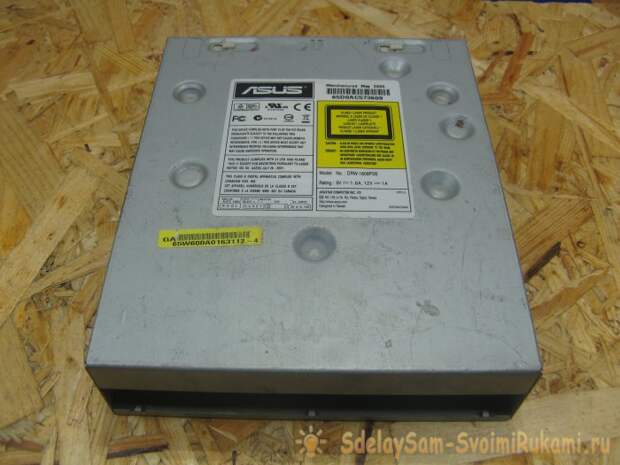

Корпусом для блока питания паяльника, будет служить корпус от старого DVD - привода. Его думаю покрасить, наклейку видимо придется оставить, под ней направляйка для диска. Сняв которую образуется отверстие, чего мне не нужно.

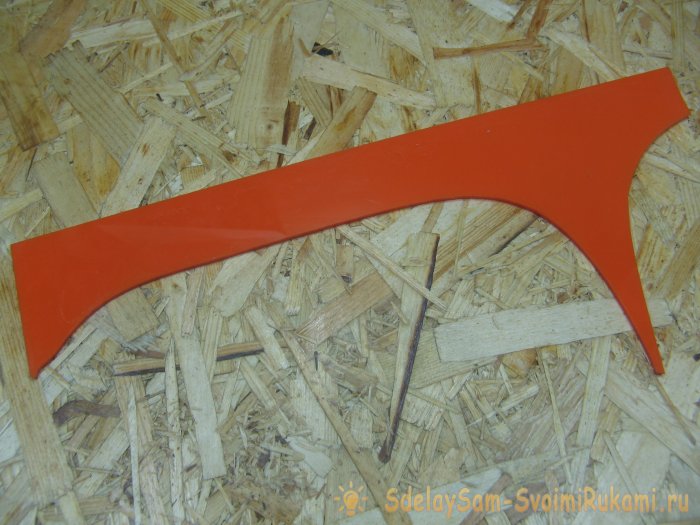

Переднюю панель сделаю из пластика. Применю обрезок plexiglas оранжевого цвета, такой был в наличии.

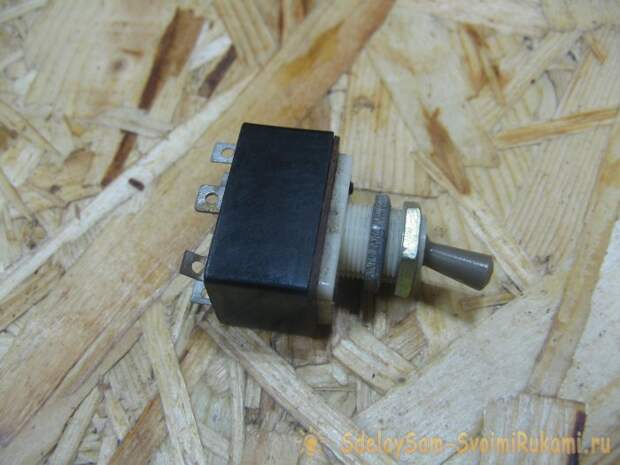

Выключателем будет служить тумблер Т3. Можно применить любой на ток от двух ампер.
Гасящий конденсатор считаем по простой формуле. У меня паяльник имеет следующие параметры:
- - мощность 65 ватт;
- - рабочее напряжение 42 вольта;
- - рабочий ток 1,54 ампера.

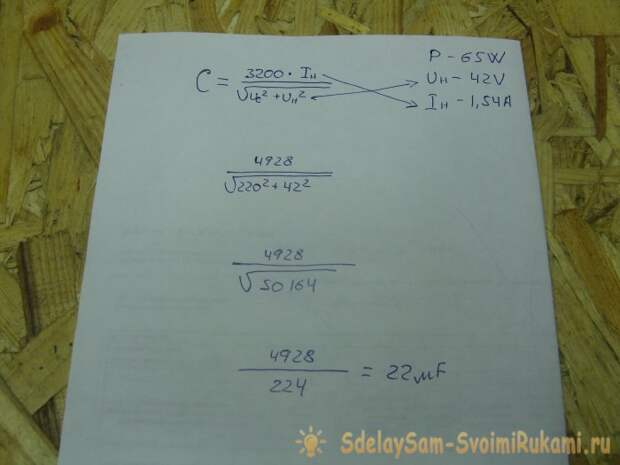

На листочке виден подробный подсчет емкости конденсатора. Получается. нам нужен конденсатор емкостью 22 mF.
Конденсаторы взял старенькие, стояли в старом корпусе БП паяльника. Я их зашкурил и покрасил. Синие конденсаторы по 4 mF, два конденсатора по 20 mF. Рабочее напряжение конденсаторов должно быть не менее 350 Вольт. Те что по 4 мкФ, у меня на 450 и 600 вольт. Те, которые по 20 mF, они на 200 вольт, поэтому включу их последовательно. На выходе получаем емкость 10 мкФ с рабочим напряжением 400 вольт. На одном из конденсаторов припаян разрядный резистор на 470 ком. При отключении от сети, он разряжает заряд конденсаторов.

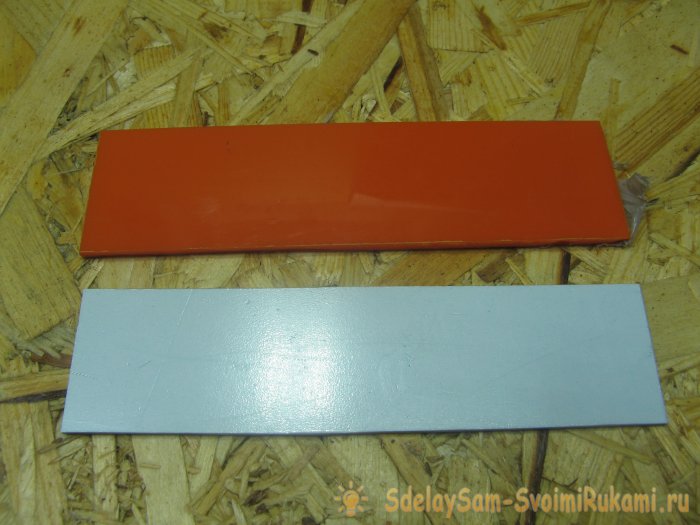

Под корпус вырезаем заглушки. Оранжевая - передняя, она из plexiglas.
Белая заглушка - задняя, она из ПВХ пластика.

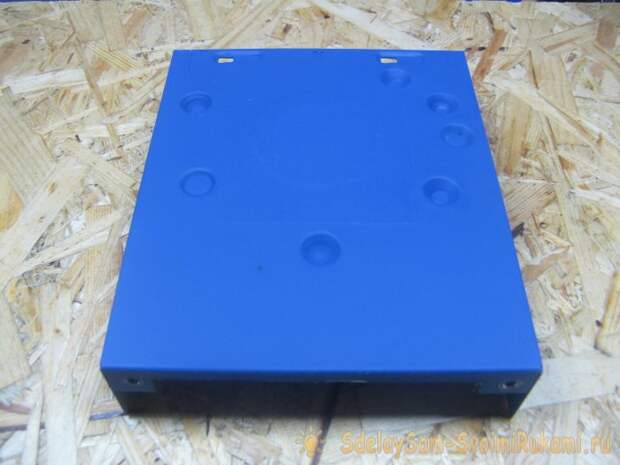

Корпус DVD - привода, покрашу из баллончика.

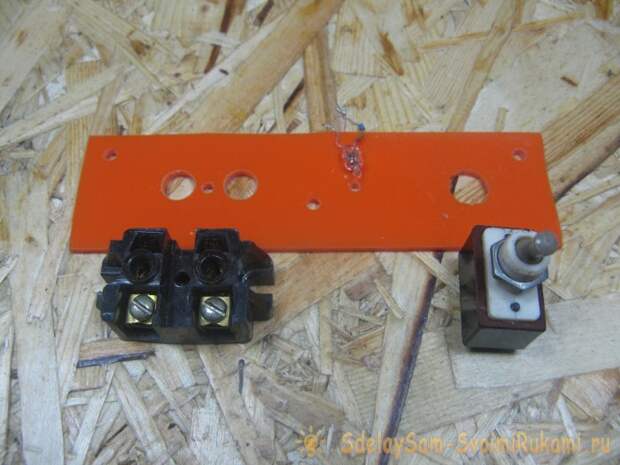

На панели из plexiglas делаю разметку под: розетку, тумблер и неоновую лампу. Неоновую лампу можно заменить светодиодом, включенный через резистор.

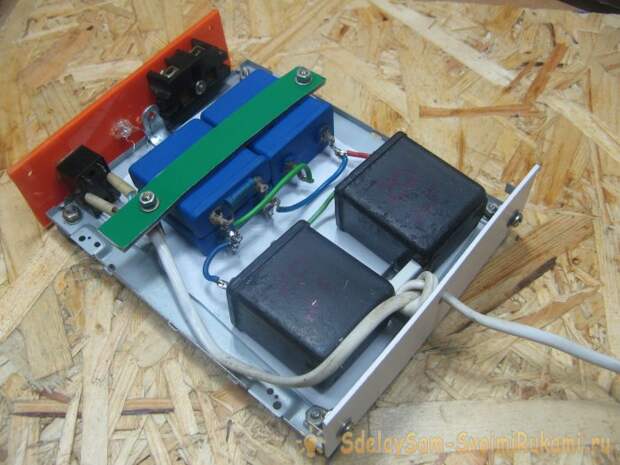

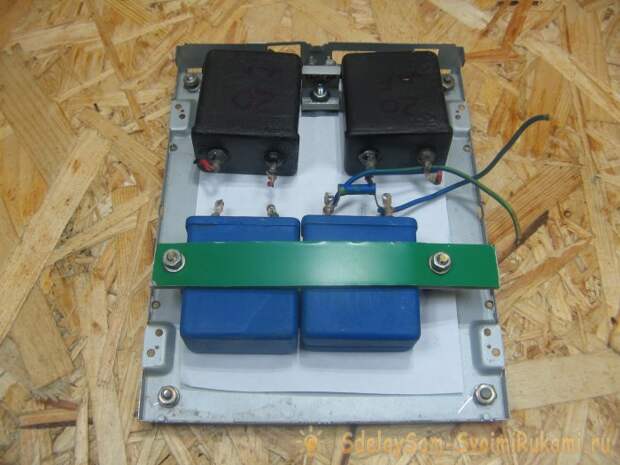

Конденсаторы по 4 mF закрепляю скобой. Черные конденсаторы, скрепил между собой при помощи уголка.

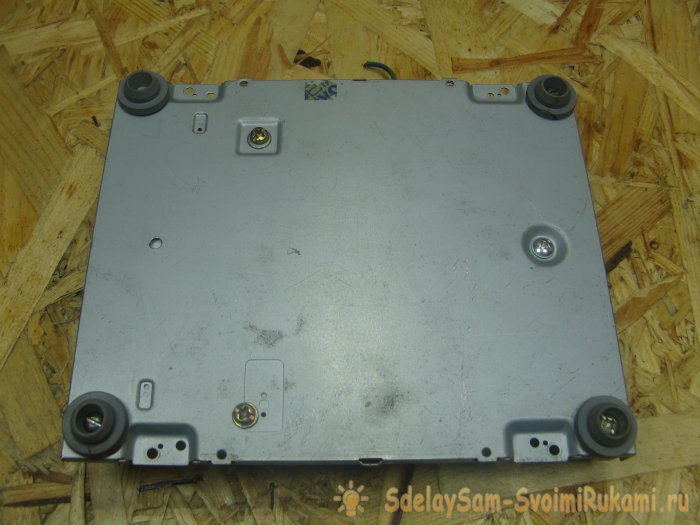

На дне прикрутил ножки. В роли ножек, крышки от медицинских пузырьков.
Задняя панель из ПВХ. Прикрутил винтами и просверлил отверстие под сетевой шнур. Конденсаторы спаял параллельно. Сетевой шнур припаиваю на тумблер.
Один из сетевых проводов, через тумблер, идет на розетку. Второй провод через конденсатор на розетку. Неоновая лампа подключена с тумблера.

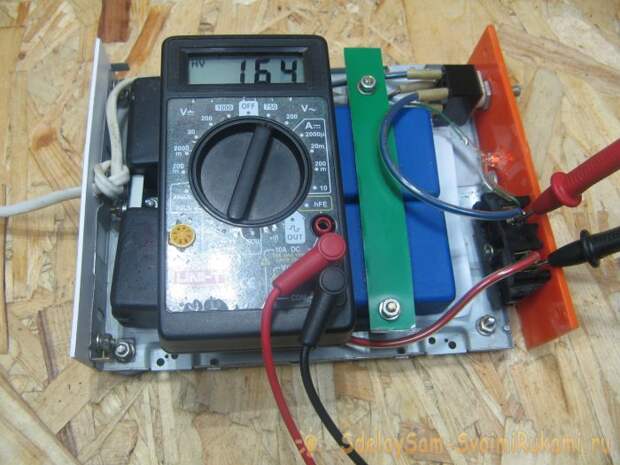

При включении без нагрузки, напряжение составляет около 160 вольт.
С подключенным паяльником, напряжение составляет около 40 вольт.

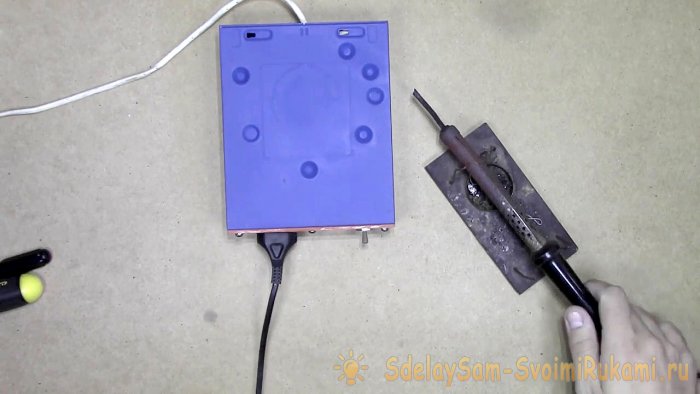

Такой себе блок питания получился. Доступно и надежно. Пользуюсь подобным способом очень давно. Так же можно рассчитать конденсатор и для любой низковольтной нагрузки.
