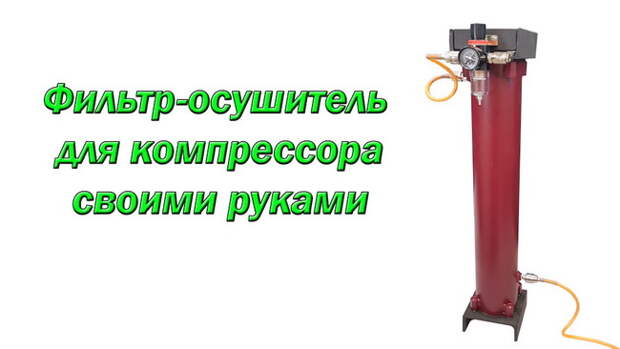

Самодельный фильтр-осушитель (влагоотделитель) для компрессора
Для старого компрессора у меня был сделан фильтр-осушитель из пластикового фильтра для воды, заполненного силикагелем (кошачий туалет). Со своей задачей он справлялся хорошо, но компрессор я поменял на более мощный, и если старый давал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры.
Поэтому. чтобы не получить БАБАХ в мастерской, я решил сделать новый фильтр, который и представляю на суд общественности.Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

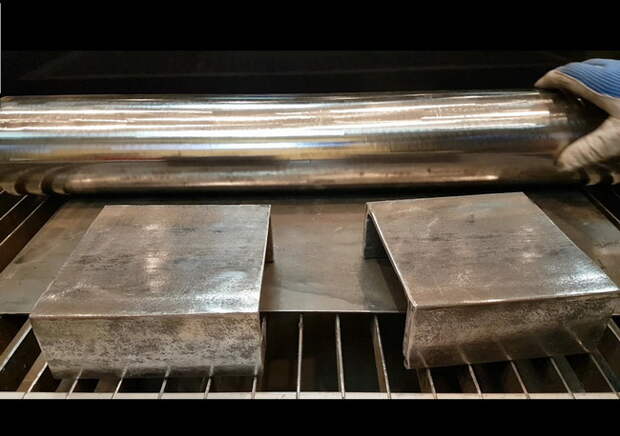

3 основных детали.

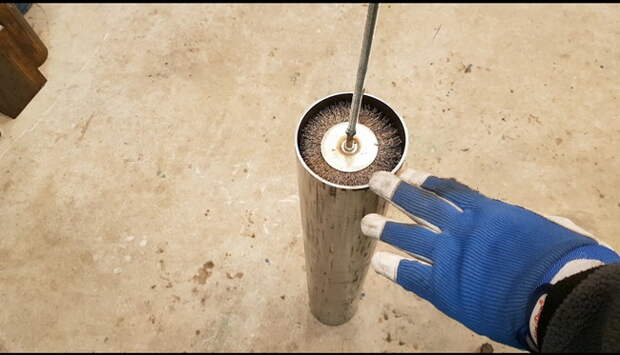

От трубы отрезал 80 см., от швеллера 2 квадрата 14х14 см. Все очистил от ржавчины. Для очистки трубы изнутри использовал круг проволочный 100 мм., с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

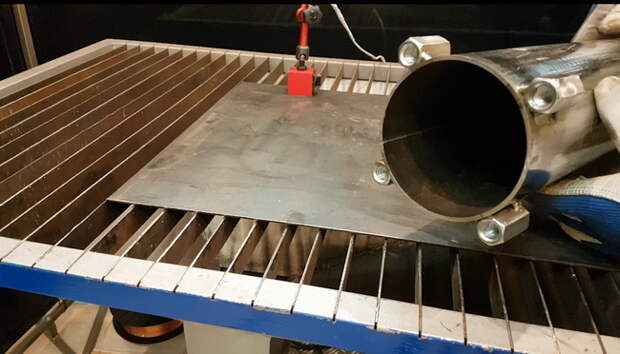

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.
Размечаю.

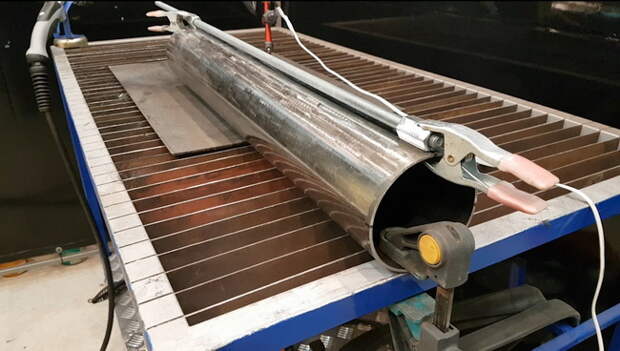

И ставлю на прихватки, окончательно обварю, после примерки.

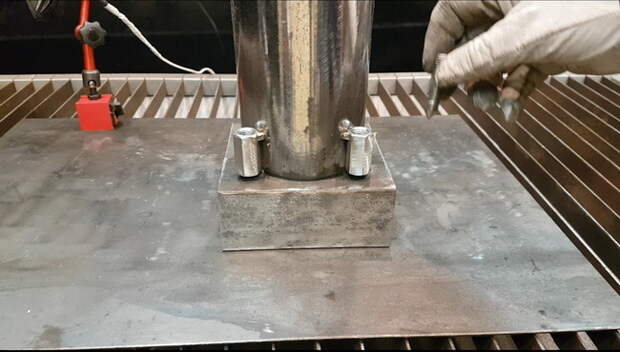

Ставлю на основание и размечаю места отверстий.

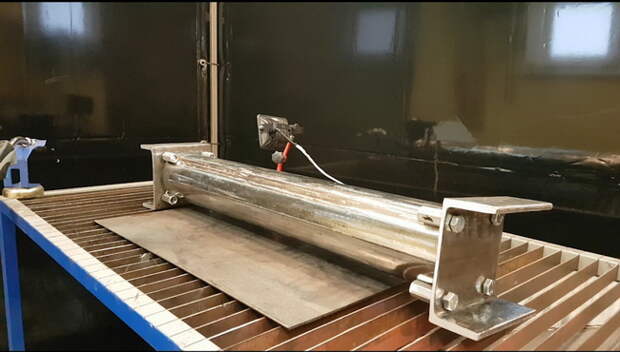

Получилась вот такая конструкция, крышки получились чуть-чуть не параллельны друг другу, надо было сделать какой-нибудь шаблон, а не размечать "на глаз", но в целом это не критично.

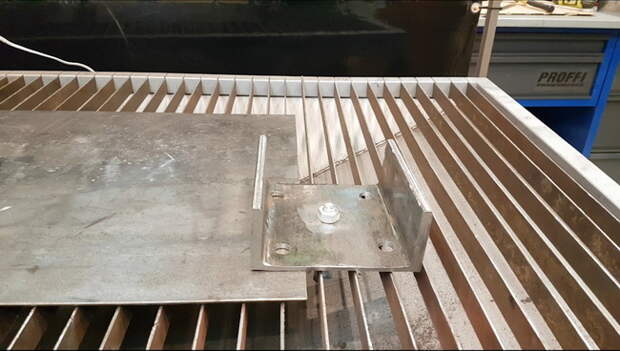

В нижней крышке просверливаю отверстие 12мм, и привариваю гайку М12, рассверливаю ее сверлом 12мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

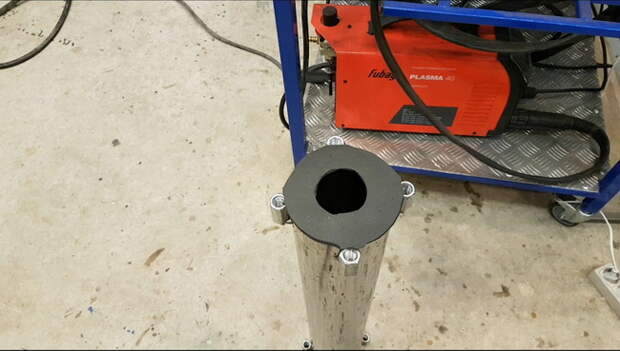

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.
К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха.
И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

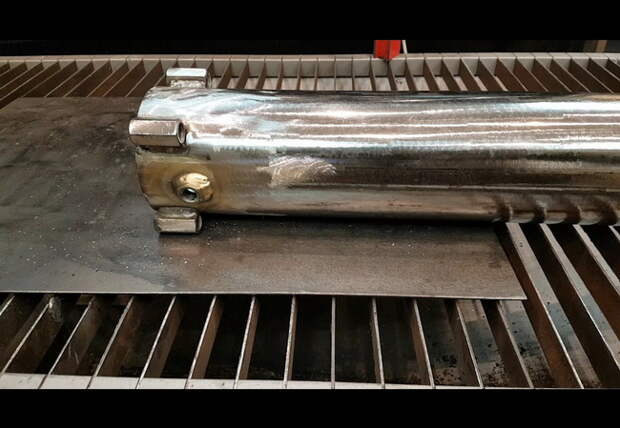

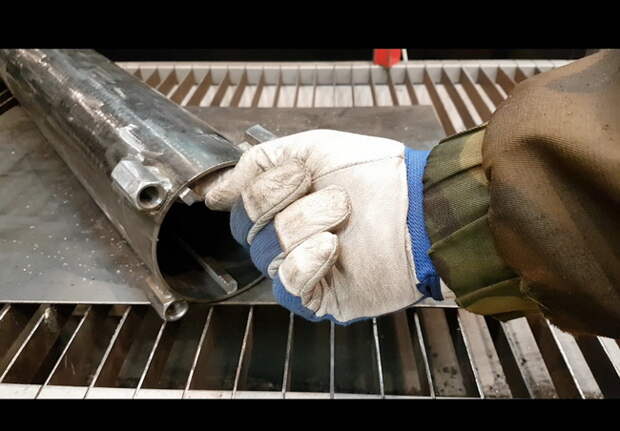

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

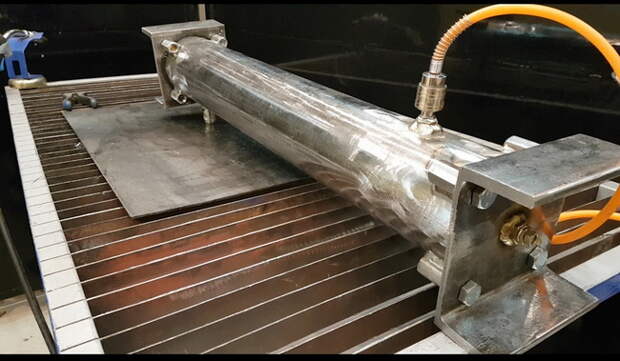

В целом, фильтр готов, собираю и опрессовываю. Давление держит, утечек нет.

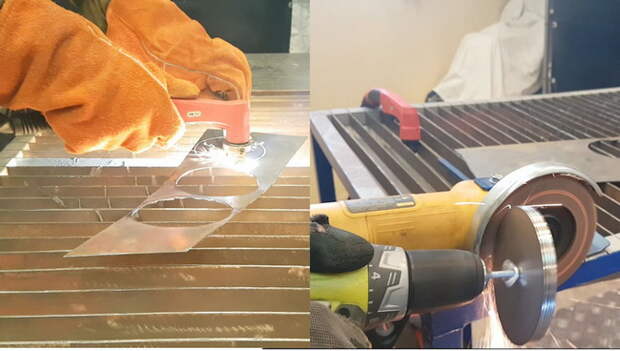

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы
вырезаю в них отверстия и крашу.

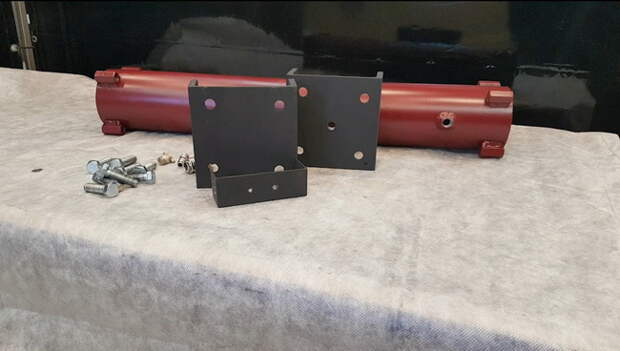

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.
После сушки, прикручиваю нижнюю крышку и начинаю сборку.

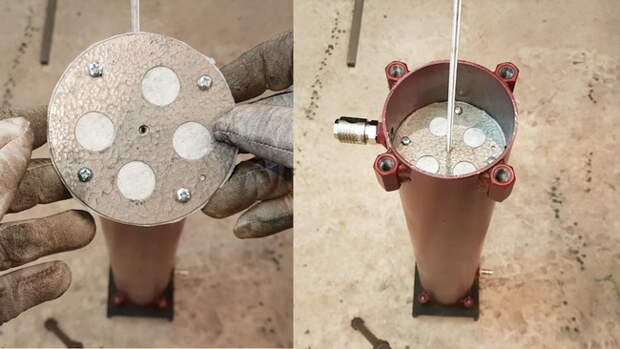

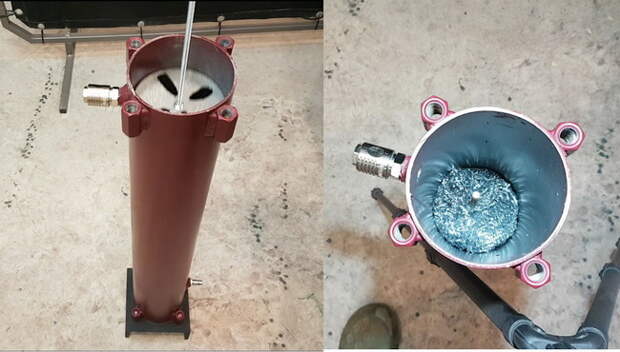

К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки (надеюсь, что они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.
Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

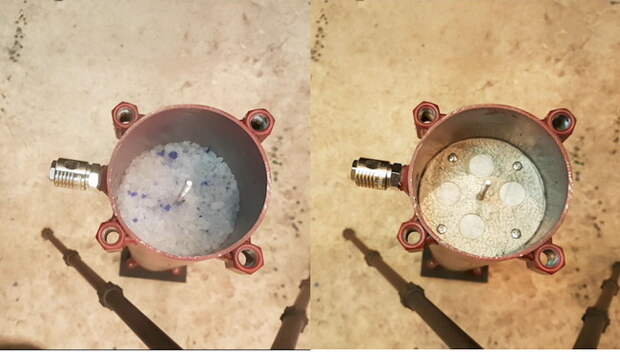

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

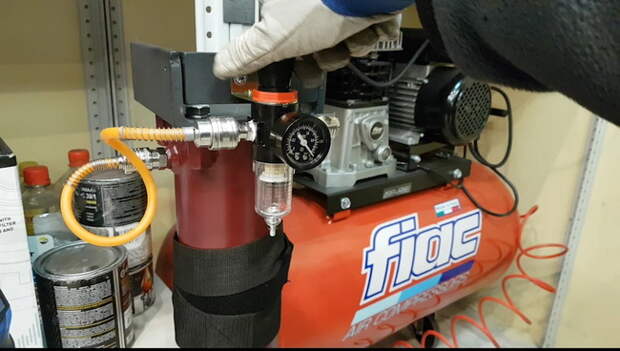

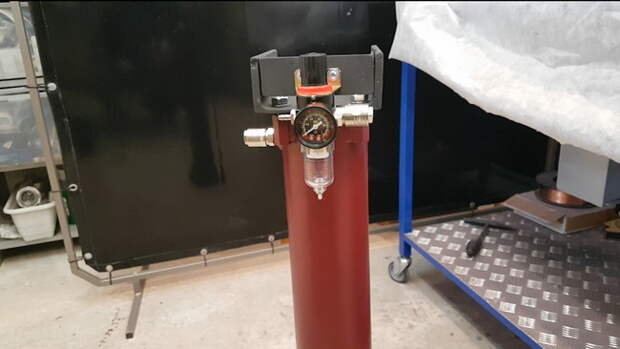

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.
Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением, и устанавливаю на место, где он будет стоять.
Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.
Более подробно в видео.
Автор: Олег
