Гидравлический профилегиб своими руками

Гидравлический профилегиб своими руками

Гидравлический профилегиб своими руками


Всем привет, давно хотел иметь в хозяйстве такой станок, купить готовый не для меня, ничего против магазинских не имею, просто сам процесс изготовления мне в кайф, поэтому как то вечером уселся за карандаш и листок бумаги чтоб нарисовать для токаря, что я от него хочу, а хотел я три вала с полезной длинной 20см и посадочными местами под подшипник, заранее прикупил 6 подшипников, в гаражных закромах нашёлся кусок уголка 100мм и кусочек листа 10 мм, несколько обрезков квадрата 10 и 12 мм, и самое главное-старенький гидравлический домкрат на 5т, потихоньку приступил.

Гидравлический профилегиб своими руками

Гидравлический профилегиб своими руками

Гидравлический профилегиб своими руками

Гидравлический профилегиб своими руками

Гидравлический профилегиб своими руками

Гидравлический профилегиб своими руками

Гидравлический профилегиб своими руками

Гидравлический профилегиб своими руками

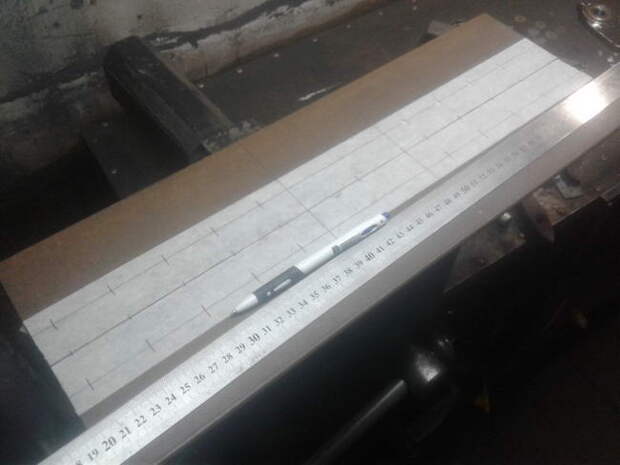

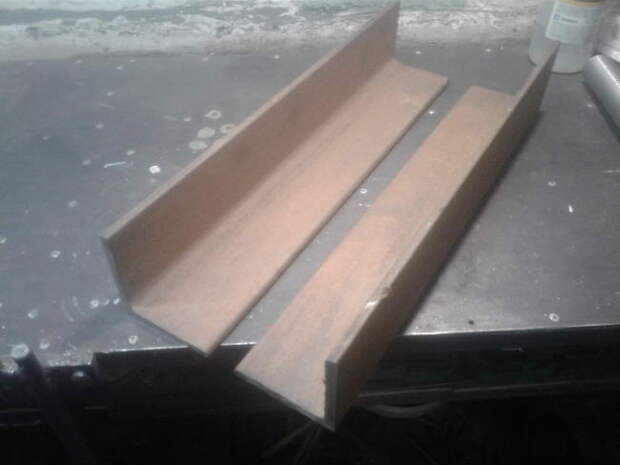

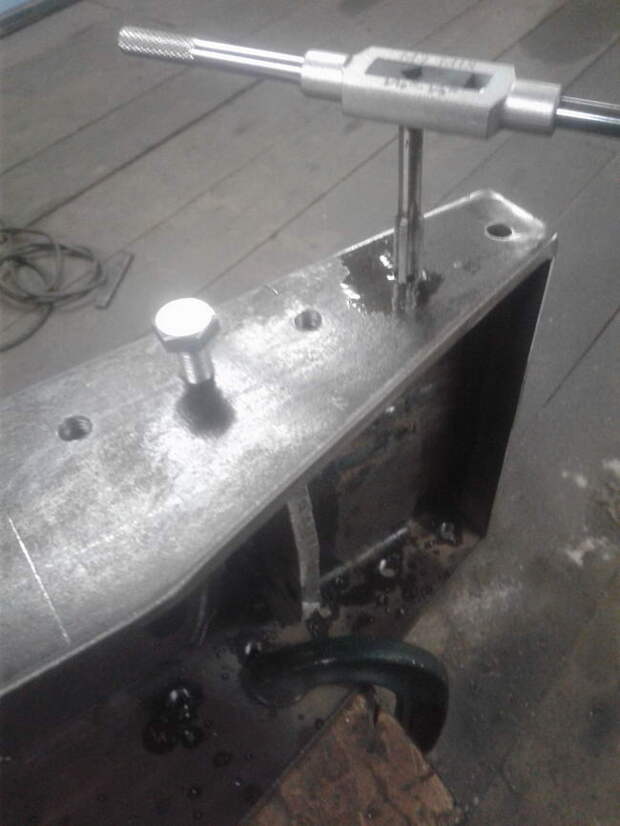

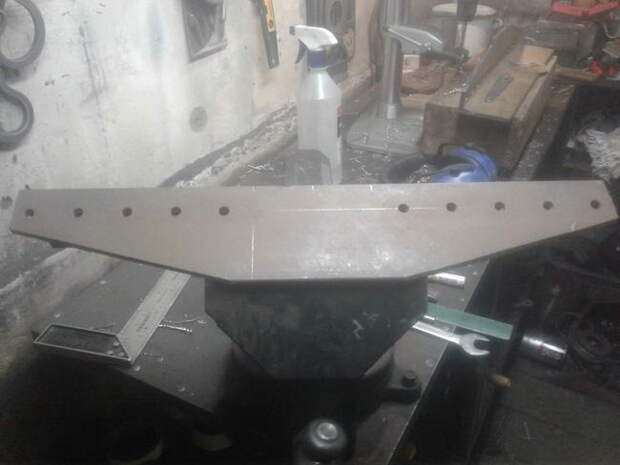

Первым в ход пошёл уголок, разметил места отверстий, отрезал лишнее, сварил между собой, нарезал резьбу в отверстиях м10,проварил дно с использованием кусочков металла 10мм как дополнительную жесткость, после обточил швы с лицевой стороны и положил в сторону.

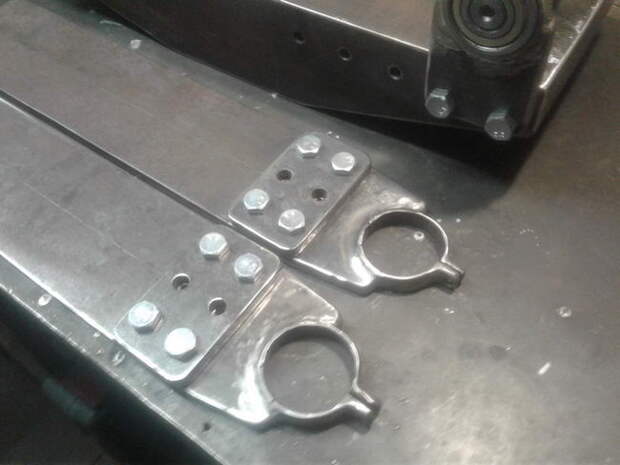

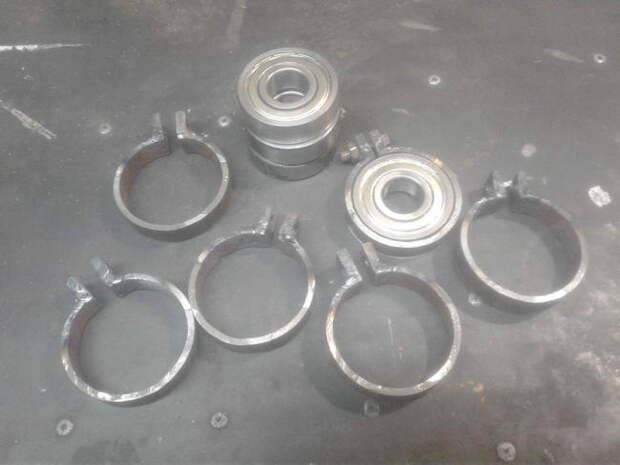

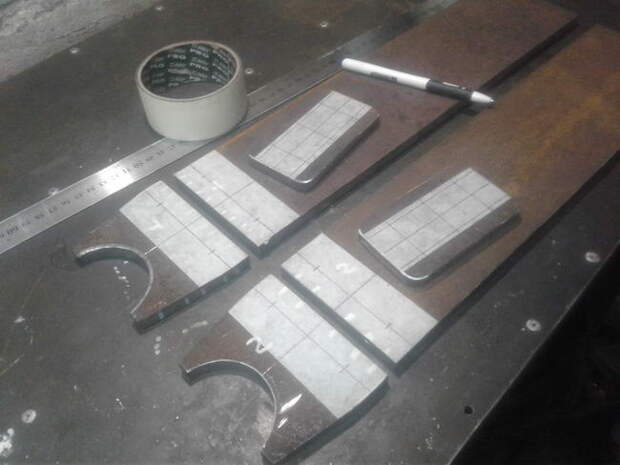

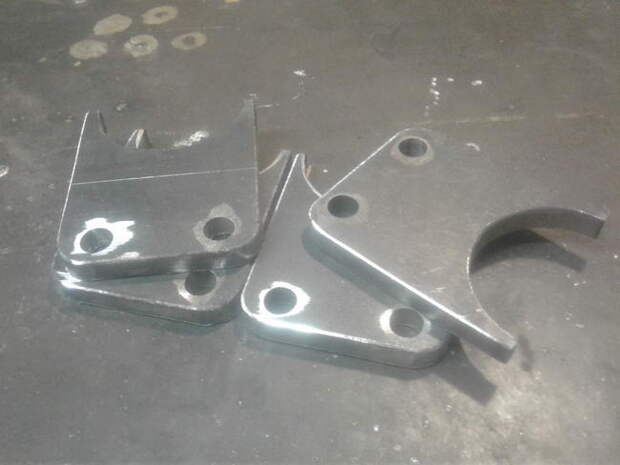

Далее поразмыслив как сделать посадочные упоры под подшипник взял за основу кусок трубы, нарезал кольцами по ширине подшипника, к кольцам приварил заранее заготовленные квадратики металла с отверстиями м6,тем самым получив что то наподобие хомута, после из металла 10мм, изготовил упоры шириной 8см с отверстиями и скрестил всё между собой, обточил швы, примерил с ведомыми валами к подвижной части станка.

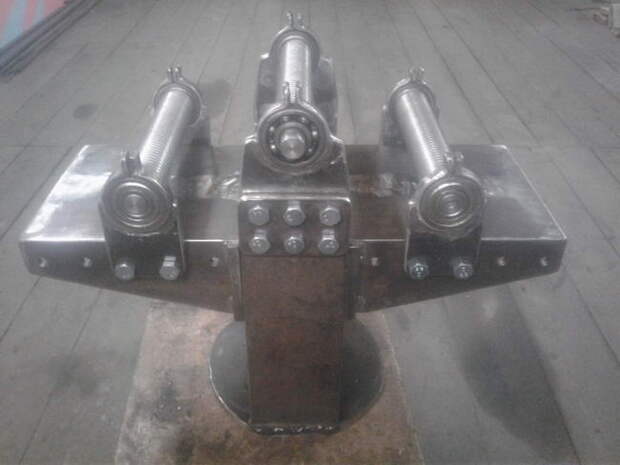

Из металла 10мм сделал подобный упор неподвижной части станка под ведуший вал, с переходной шайбой, и продолжением к основанию станка, основание также послужит упором под домкрат, просверлил отверстия и нарезал там где необходимо резьбу М10.
Следом попал на глаза круг 10мм толщиной, диаметром 30см, решил применить его как основание, отрезав лишнее по ширине подвижной части станка под продолжение опоры ведущего вала.

Гидравлический профилегиб своими руками

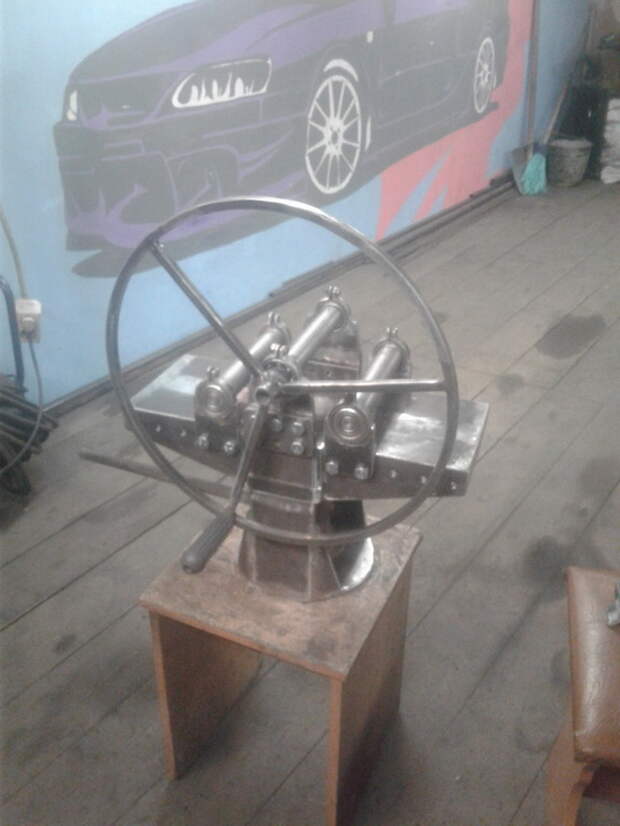

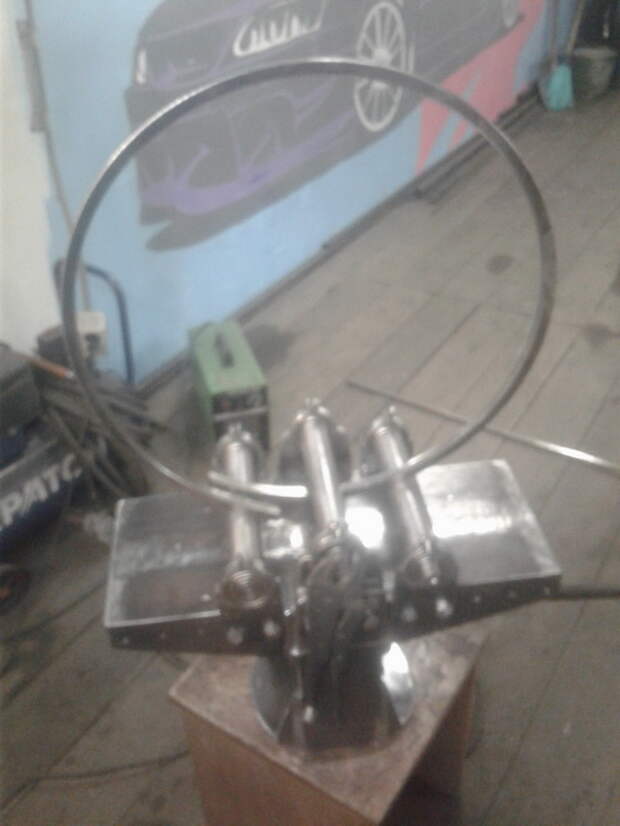

Собрав в кучу получившийся лего задумался о ручке"крутилке", основой взял квадрат 12мм и прокрутил на этом же станке, получилось колесо 45см диаметром, к колесу изготовил переходной замок к ведущему валу и соединил всё это дело тремя лучами из того же квадрата 12мм, вроде "крутилка"готова.

Гидравлический профилегиб своими руками

Гидравлический профилегиб своими руками

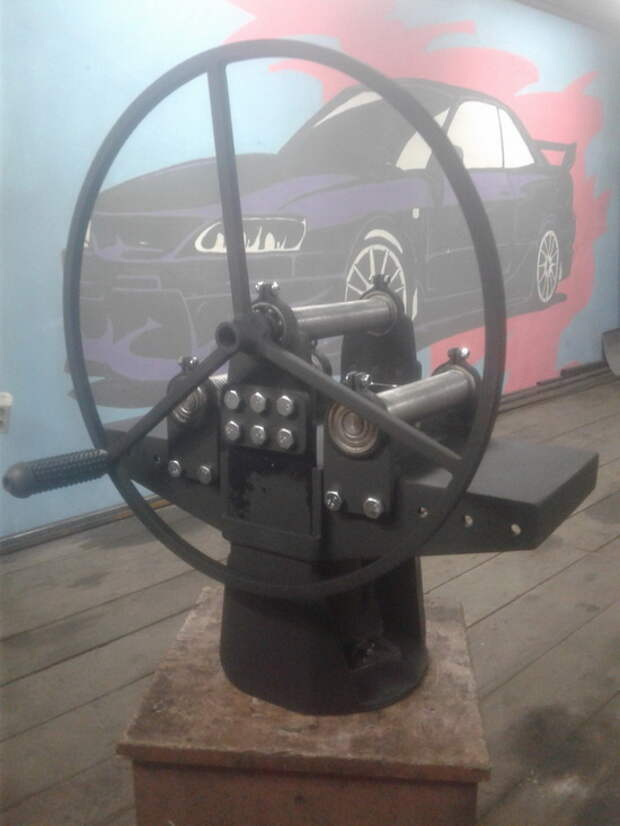

Ну а после всё прогрунтовал и покрасил на два слоя.

Гидравлический профилегиб своими руками

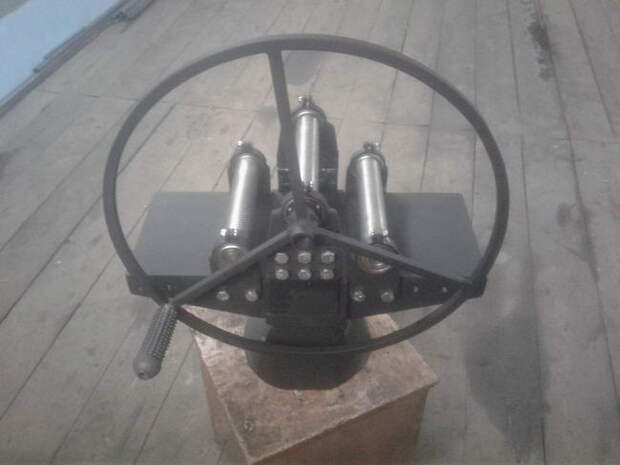

Вот так я получил то, что хотел, и сам кайфанул от процесса и станок пользу принесёт, кстати если ты дорогой читатель посчитаешь нужным добавить дополнительные упоры на ведомые валы для того что бы профтруба не"убегала" в процессе проката, то я тебя уже опередил и сделал заказ токарю))

Автор: maloi640
