Опыт изготовления струбцины из старого сломанного пистолета для герметика.

Собрал струбцину из старого сломанного пистолета, который не стал ремонтировать, а дал ему второй шанс ещё поработать. На глаза попались ещё советские мебельные уголки - они и стали основными деталями моей конструкции.
В качестве прижимных губок использовал толстую фанеру.

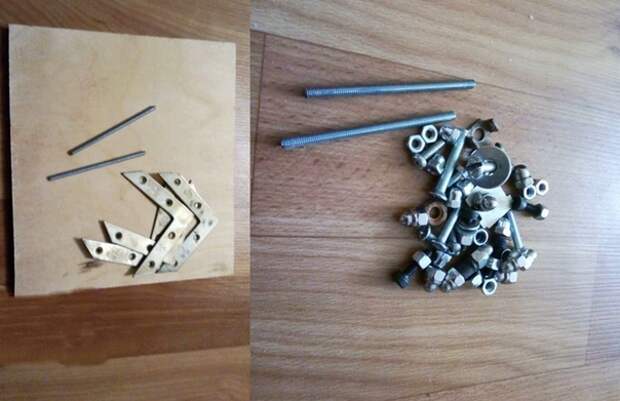

Необходимые материалы
Для сборки новой струбцины потребовалось минимум деталей:
- сломанный пистолет для герметика;
- мебельные уголки.
- шпилька диаметром 4 мм и длиной примерно150 мм;
- лист фанеры толщиной 15 мм;
- разные мелкие болтики с гаечками.
Сборка струбцины
В направляющих и центральном штоке пистолета просверлил отверстия на равном расстоянии друг от друга (30 мм) под крепления уголков.

Из фанеры выпилил две детали размером 8 х 5.5 мм. В одной из них просверлил боковые отверстия под шпильки, а в другой - отверстия под упор направляющего штока и крепёжный винт впотай.

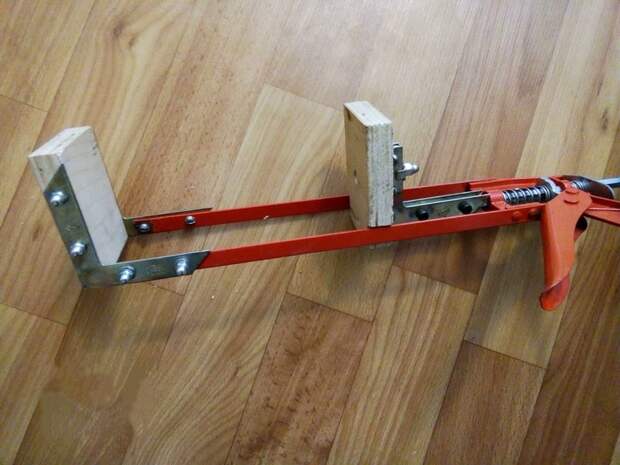

Закрепил все уголки.

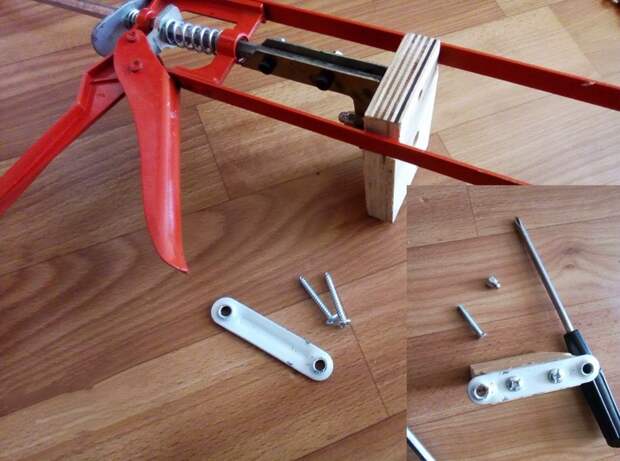

В процессе добавилась ещё одна деталь - ограничитель. Подходящую металлическую пластинку закрепил шурупами.

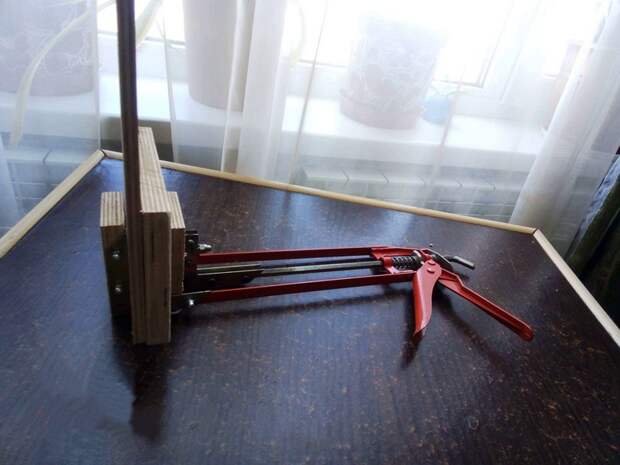

Собрал всю конструкцию целиком.

Принцип действия струбцины ничем не отличается от принципа действия пистолета для герметика. Ещё такая струбцина напоминает мини-тиски. С её помощью можно прижимать небольшие вещи при склеивании.
