Встречаются укороченные ножовки по металлу, для которых нужны специальные недлинные полотна, которые сегодня практически невозможно найти на полках наших магазинов.
Выйти из положения можно, укоротив стандартное ножовочное полотно, которое имеет длину по крепежным отверстиям согласно ГОСТ Р 53411-2009 от 250 до 700 мм.

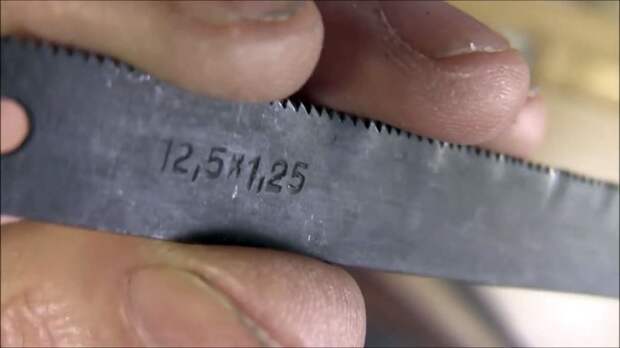

Наиболее часто встречающая длина – 300 мм при толщине 1,25 мм. Как раз, именно такая пилка находится в нашем распоряжении.

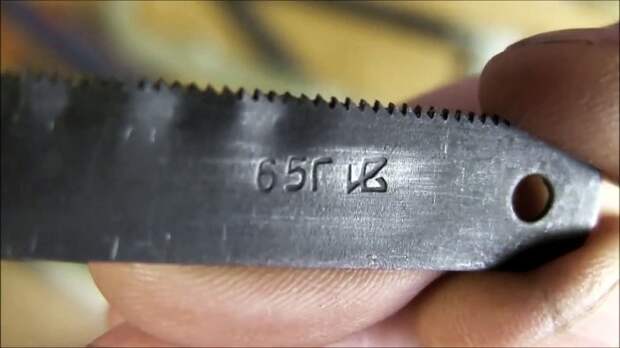

Обычно ножовочные полотна по металлу изготавливаются из быстрорежущих сталей марок Х6ВФ, В2Ф, а также Р6М5, Р12, Р18 и т. д. Наша пилка изготовлена из, так называемой, пружинной стали марки 65Г. Маркировка указывает на содержание в металле марганца (Mn) в количестве 0,65%.
Сталь марки 65Г отличается повышенной износостойкостью, но плохо переносит ударные нагрузки, то есть является хрупкой (это свойство нам пригодится в дальнейшем). Но зато у этой стали отменные режущие показатели. Такие свойства ей придает присутствующий в ней марганец.
Для запланированной работы нам понадобится:
1. Измеряем с помощью металлической линейки длину установленной в укороченную ножовку старой пилки. Она оказалась равной 155 мм по центрам отверстий.
2. Берем стандартное ножовочное полотно и намечаем место сверления отверстия с учетом его укорочения. Особой точности в том случае не требуется, ведь ножовка может регулироваться по длине. Отклонение в ±2-3 мм ничего не значат.

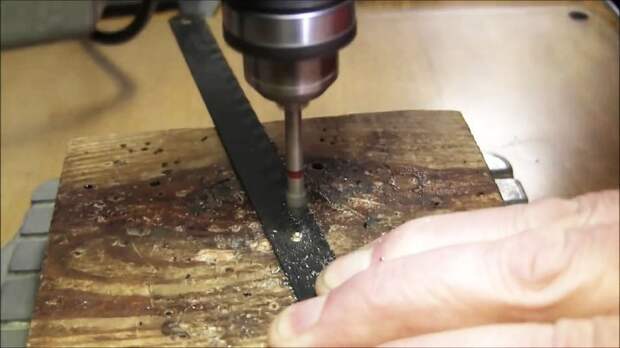

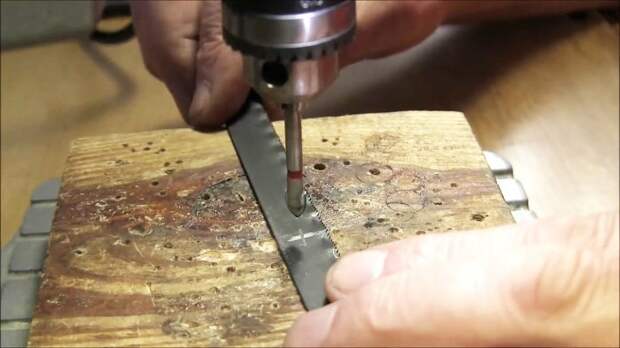

3. Зажимаем в патрон сверлильного станка «перышко», которое в состоянии обеспечить отверстие диаметром 4 мм, чего требует вышеприведенный ГОСТ.

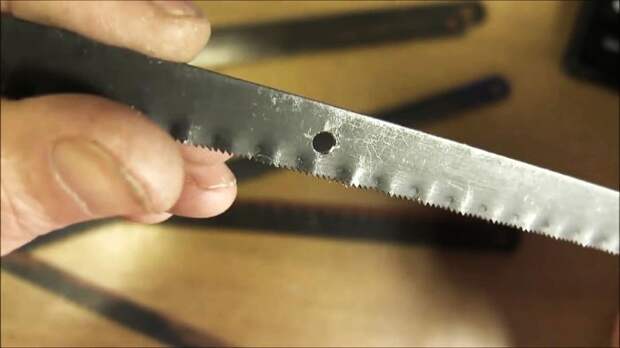

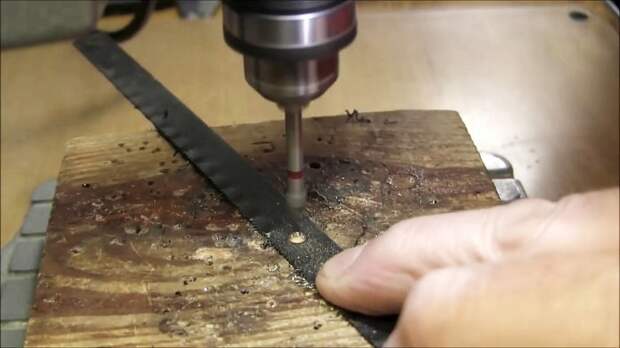

Вначале сверлим полотно с одной стороны, затем переворачиваем и досверливаем с другой.
Операцию проводим без отпуска металла, чтобы не пострадали режущие свойства инструмента.

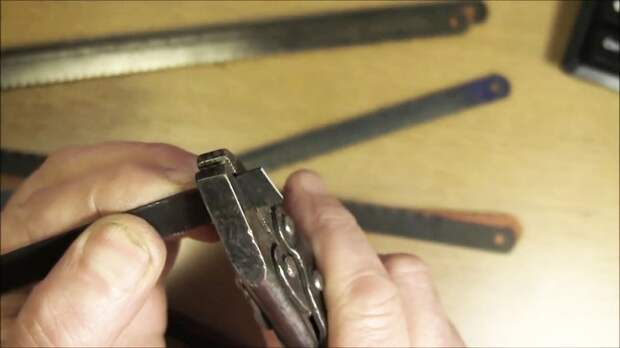

4. Теперь можно укоротить пилку по заранее намеченной линии, зажав ее пассатижами, и резко согнув свободной рукой лишнюю часть. Благодаря хрупкости металла излом произойдет без приложения чрезмерных усилий.
5. Если излом все-таки произошел не в намеченном месте, то исправить эту неточность можно при наличии вторых пассатижей. Снова одними пассатижами зажимаем пилку по разметке, а вторыми сгибаем оставшийся кусочек и он точно отломится по метке.

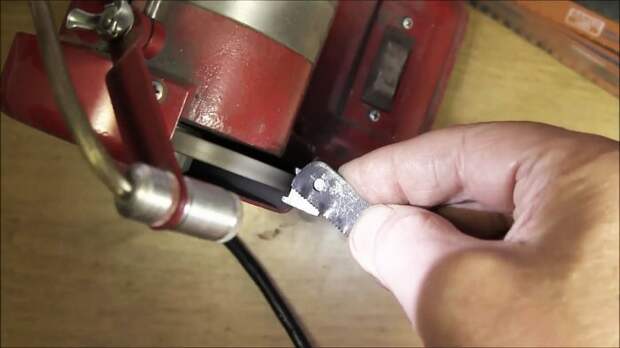

6. Теперь остается место излома скруглить на наждачном круге и укороченную пилку, закрепив в ножовке, использовать по прямому назначению.

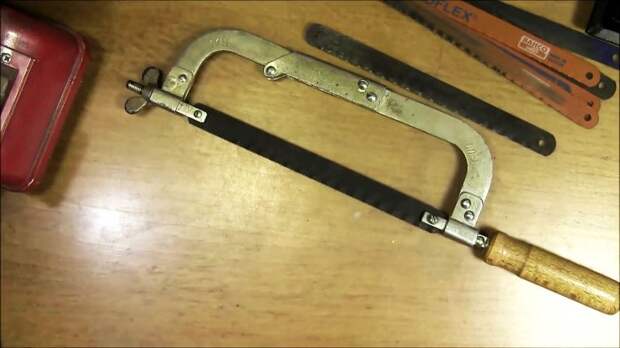

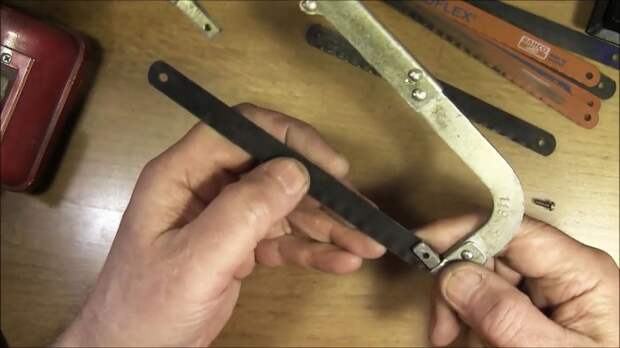

Вставляем в ножовку и натягиваем полотно.
Все подходит идеально.
Обычно ножовочные полотна по металлу изготавливаются из быстрорежущих сталей марок Х6ВФ, В2Ф, а также Р6М5, Р12, Р18 и т. д. Наша пилка изготовлена из, так называемой, пружинной стали марки 65Г. Маркировка указывает на содержание в металле марганца (Mn) в количестве 0,65%.
Сталь марки 65Г отличается повышенной износостойкостью, но плохо переносит ударные нагрузки, то есть является хрупкой (это свойство нам пригодится в дальнейшем). Но зато у этой стали отменные режущие показатели. Такие свойства ей придает присутствующий в ней марганец.
Понадобится
Для запланированной работы нам понадобится:
- стандартное ножовочное полотно;
- перьевое сверло «перышко» по керамической плитке и стеклу;
- сверлильный станок;
- пассатижи или плоскогубцы;
- металлическая линейка;
- наждачный круг.
Процесс укорочения стандартной пилки по металлу
1. Измеряем с помощью металлической линейки длину установленной в укороченную ножовку старой пилки. Она оказалась равной 155 мм по центрам отверстий.
2. Берем стандартное ножовочное полотно и намечаем место сверления отверстия с учетом его укорочения. Особой точности в том случае не требуется, ведь ножовка может регулироваться по длине. Отклонение в ±2-3 мм ничего не значат.
3. Зажимаем в патрон сверлильного станка «перышко», которое в состоянии обеспечить отверстие диаметром 4 мм, чего требует вышеприведенный ГОСТ.
Вначале сверлим полотно с одной стороны, затем переворачиваем и досверливаем с другой.
Операцию проводим без отпуска металла, чтобы не пострадали режущие свойства инструмента.
4. Теперь можно укоротить пилку по заранее намеченной линии, зажав ее пассатижами, и резко согнув свободной рукой лишнюю часть. Благодаря хрупкости металла излом произойдет без приложения чрезмерных усилий.
5. Если излом все-таки произошел не в намеченном месте, то исправить эту неточность можно при наличии вторых пассатижей. Снова одними пассатижами зажимаем пилку по разметке, а вторыми сгибаем оставшийся кусочек и он точно отломится по метке.
6. Теперь остается место излома скруглить на наждачном круге и укороченную пилку, закрепив в ножовке, использовать по прямому назначению.
Вставляем в ножовку и натягиваем полотно.
Все подходит идеально.
